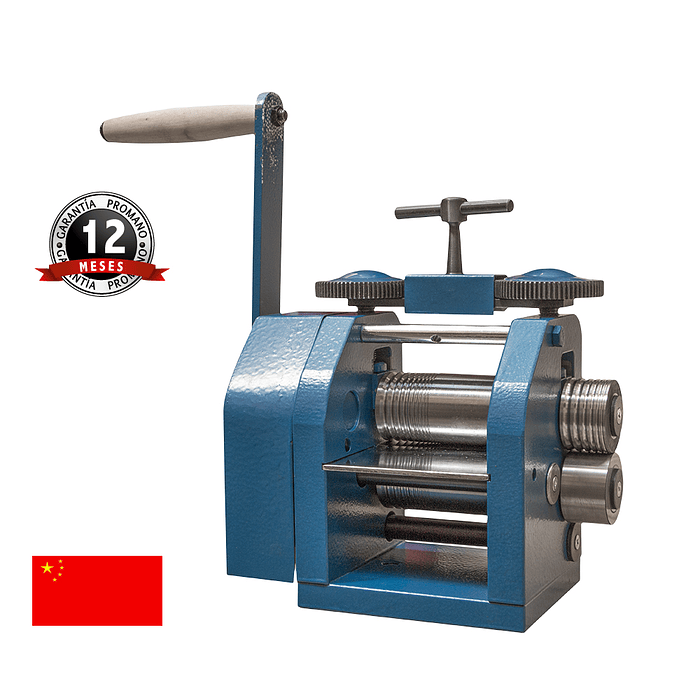

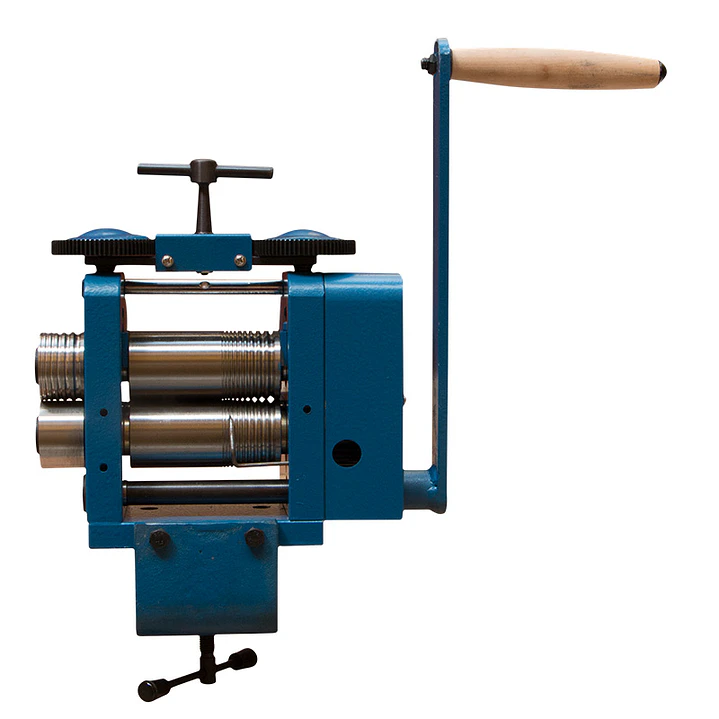

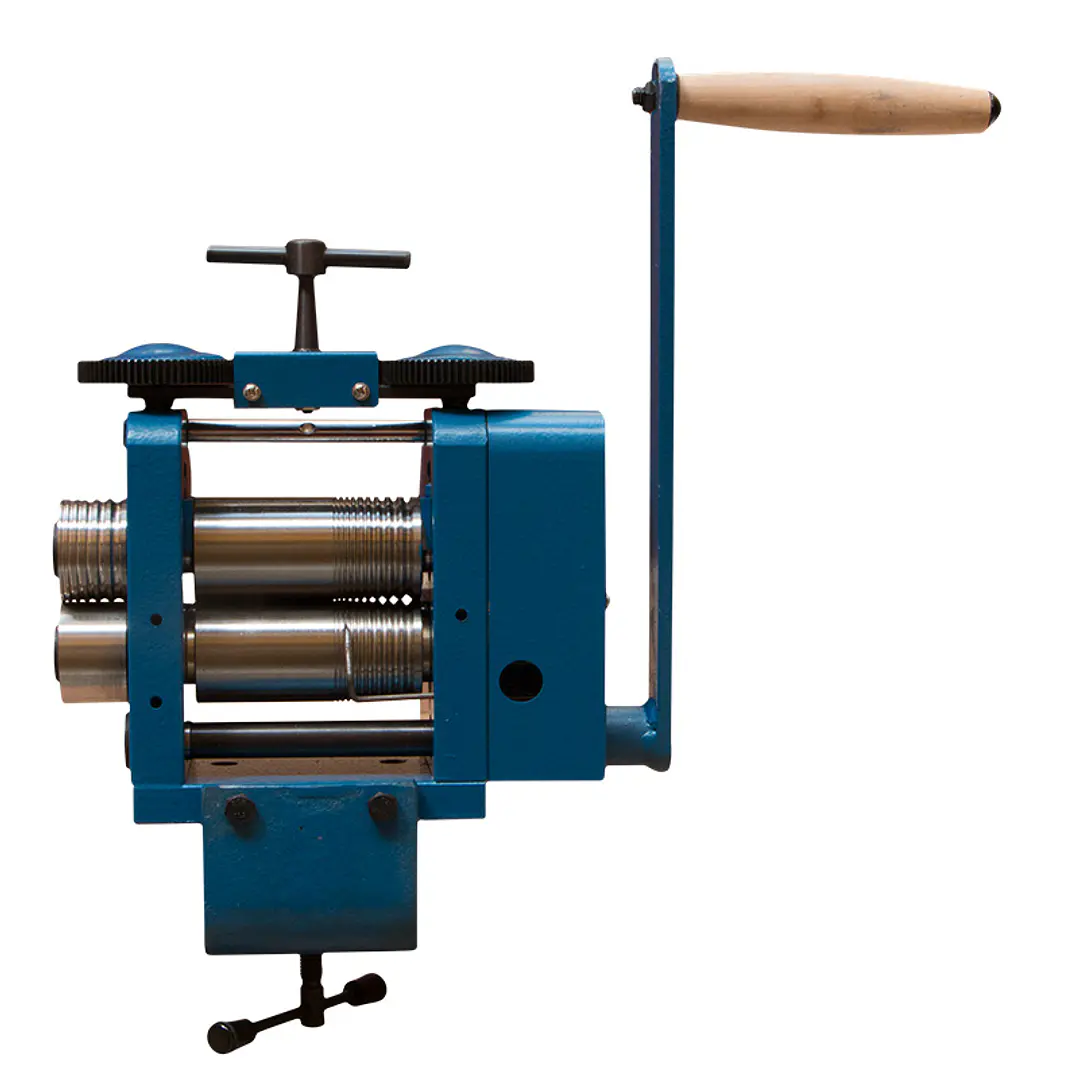

Laminador Manual Mixto GOLDSMITH® 100 mm – Alta Precisión en Joyería
El Laminador Manual Mixto GOLDSMITH® de 100 mm es la herramienta de alta precisión definitiva para talleres de joyería y orfebrería profesional. Diseñado bajo exigentes estándares de calidad industrial, este equipo permite la deformación y adelgazamiento en frío de metales preciosos con un esfuerzo óptimo, garantizando acabados limpios y homogéneos en tres formatos esenciales: láminas de metal (chapa), hilos cuadrados y perfiles de media caña.
1. Especificaciones Técnicas del Sistema de Rodillos
Los rodillos han sido fabricados en acero aleado de alta dureza, sometidos a procesos rigurosos de templado y rectificado para asegurar una superficie libre de imperfecciones mecánicas que puedan transferirse al oro o la plata.
- Ancho Total de Rodillos: 100 mm
- Diámetro de Rodillos Principales: 50 mm
- Área Plana (Centro): 65 mm (con una tolerancia estricta de +/- 0.01 mm)
- Capacidad de Alambre Cuadrado: 10 canales de trabajo (desde 1.0 mm hasta 4.0 mm)
- Extensiones Laterales: Rodillos externos adicionales de diámetro 50 mm x 30 mm
- Perfiles Media Caña: 6 medidas incorporadas de alta definición (desde 3.5 x 1.25 mm a 1 x 0.8 mm)
2. Mecanismo y Transmisión de Fuerza
Equipado con un sistema avanzado de reducción de fuerza que optimiza el torque manual, permitiendo procesar calibres gruesos con menor fatiga física para el operador del taller.
- Relación de Engranajes (Reducción): 5,3 : 1 (Requiere exactamente 5.3 vueltas de manivela para generar 1 giro completo del rodillo).
- Ajuste de Apertura: Sincronizado mediante engranajes superiores de precisión para garantizar un laminado paralelo exacto.
- Rango de Apertura / Luz: 0 mm a 6 mm de luz máxima.
- Manivela: Diseño ergonómico con empuñadura de alta resistencia.
3. Características Físicas y Construcción
- Estructura: Cuerpo robusto de fundición de hierro macizo que otorga una alta estabilidad mecánica.
- Peso Neto: 25 kg.
- Fijación al Banco: Base maciza con orificios pre-perforados de fábrica para un anclaje obligatorio y seguro al banco de trabajo.
- Seguridad Operativa: Carcasa externa de protección metálica para el sistema de engranajes lateral.
4. Tabla de Capacidades de Hilo y Perfil
| Tipo de Perfil |
Medidas Incluidas (mm) |
| Cuadrado (10 Canales) |
1.0, 1.25, 1.5, 1.75, 2.0, 2.25, 2.5, 3.0, 3.5, 4.0 |
| Media Caña (6 Medidas) |
3.5x1.25, 2.5x1.25, 2x1, 1.5x1, 1.25x1, 1x0.8 |
5. Ventajas y Valor Agregado
- Versatilidad 3-en-1: Un solo equipo compacto configurado para procesar chapa, hilos y alianzas (media caña).
- Precisión Técnica Micrométrica: Sistema de ajuste que evita la distorsión asimétrica del metal durante las etapas de reducción de calibre.
- Arquitectura de Fácil Acceso: Facilita la lubricación de los engranajes de acero y la limpieza rápida de los rodillos.
- Origen Garantizado: Fabricado en R.P.C. y totalmente revisado, regulado y lubricado localmente por Servicio Técnico exclusivo para asegurar una operatividad inmediata desde el primer día.
6. Mantenimiento y Cuidados Preventivos
- Protección Antioxidante: Se recomienda mantener los rodillos ligeramente aceitados con una película protectora cuando no estén en uso para prevenir la oxidación por humedad ambiental.
- Limpieza Entre Aleaciones: Limpie cualquier residuo o partícula de metal de la superficie antes de alternar el trabajo entre diferentes aleaciones de metales preciosos.
- Engrase de Transmisión: Engrasar periódicamente los dientes de los engranajes de reducción y lubricar los puntos de contacto mecánico para conservar un deslizamiento suave.
7. Garantía y Respaldo
- Plazo de Cobertura: 12 meses (1 año) de garantía contra defectos de fabricación con el respaldo técnico directo de Promano.
