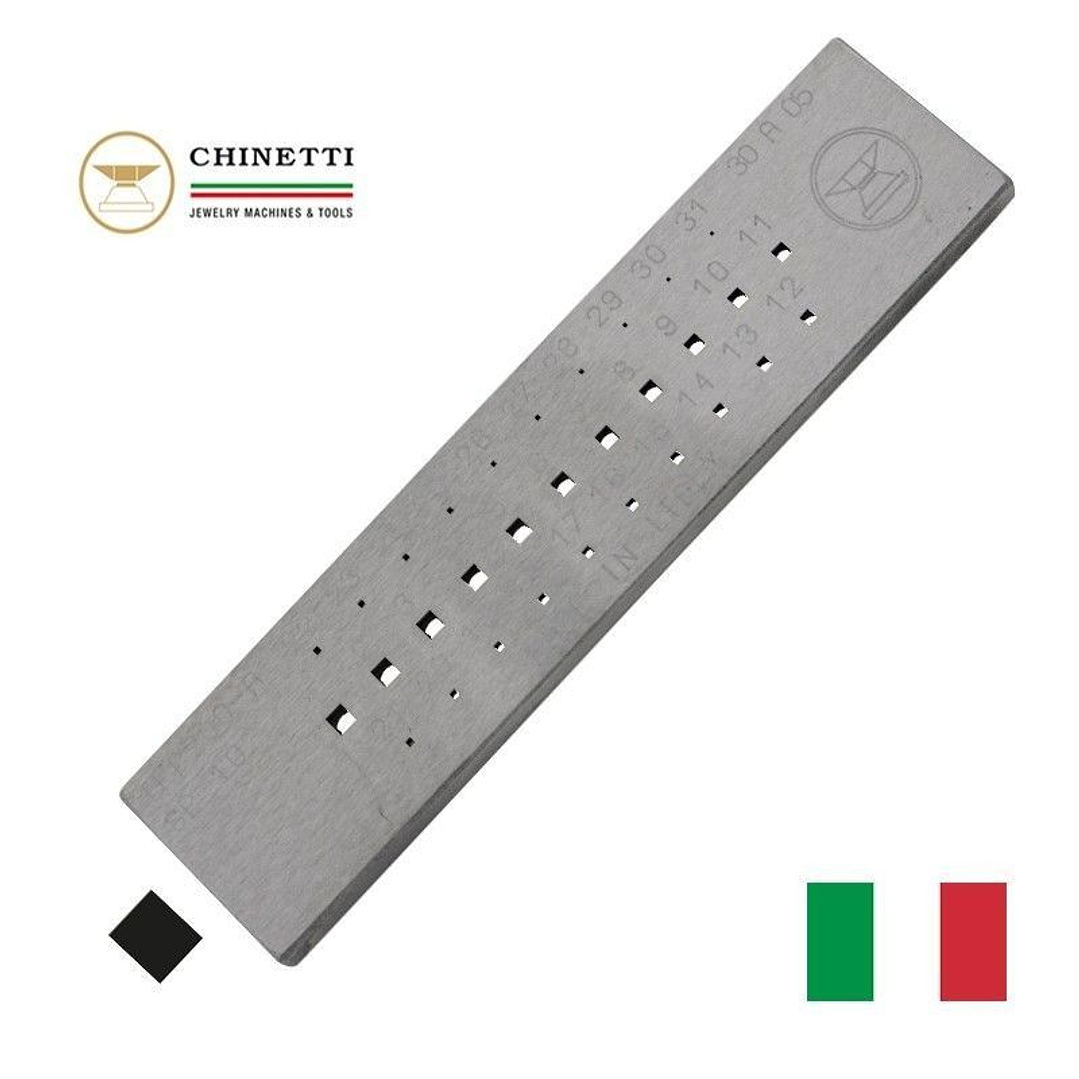

HILERA CUADRADA 3 A 0.5 MM CHINETTI (ITALIA)

Descripción

FICHA TÉCNICA: HILERA CUADRADA CHINETTI (31 HOYOS)
1. Identificación del Producto

Nombre Comercial: Hilera Cuadrada para Trefilar Metales.
Fabricante: Chinetti S.n.c.
Procedencia: Italia 🇮🇹
Tipo de Perfil: Cuadrado (genera alambres o tubos con caras y ángulos rectos perfectos).
Inscripción de Fábrica: Grabado frontal "30 A 05" (indica el rango de 3.0 mm a 0.5 mm) .

2. Especificaciones Técnicas y Materiales

Cantidad de Pasos: 31 agujeros dispuestos en tres líneas progresivas.
Rango de Medición: De 3.00 mm (agujero mayor) hasta 0.50 mm (agujero menor).
Material de Fabricación: Acero para herramientas templado de alta densidad. Ofrece máxima resistencia al desgaste por tracción y fricción metálica.
Geometría del Orificio: Entrada cónica pulida a espejo. Evita atascos, saltos o marcas en la superficie del metal.
Dimensiones Físicas: Largo aproximado de 16.4 cm y ancho de 3.4 cm (grosor reforzado anti-flexión).
Peso Neto: 0.32 kg aprox.

3. Tabla Ordenada de Medidas (Escala de Trefilado)
La numeración grabada en la placa corresponde a las décimas de milímetro de forma decreciente:
Tramo Inicial (Fila Superior)

Hoyo 1 (Grabado 30): 3.00 mm
Hoyo 2 (Grabado 29): 2.90 mm
Hoyo 3 (Grabado 28): 2.80 mm
Hoyo 4 (Grabado 27): 2.70 mm
Hoyo 5 (Grabado 26): 2.60 mm
Hoyo 6 (Grabado 25): 2.50 mm
Hoyo 7 (Grabado 24): 2.40 mm
Hoyo 8 (Grabado 23): 2.30 mm
Hoyo 9 (Grabado 22): 2.20 mm
Hoyo 10 (Grabado 21): 2.10 mm
Hoyo 11 (Grabado 20): 2.00 mm

Tramo Intermedio (Fila Central)

Hoyo 12 (Grabado 19): 1.90 mm
Hoyo 13 (Grabado 18): 1.80 mm
Hoyo 14 (Grabado 17): 1.70 mm
Hoyo 15 (Grabado 16): 1.60 mm
Hoyo 16 (Grabado 15): 1.50 mm
Hoyo 17 (Grabado 14): 1.40 mm
Hoyo 18 (Grabado 13): 1.30 mm
Hoyo 19 (Grabado 12): 1.20 mm
Hoyo 20 (Grabado 11): 1.10 mm
Hoyo 21 (Grabado 10): 1.00 mm

Tramo Final / Calibres Finos (Fila Inferior)

Hoyo 22 (Grabado 9): 0.90 mm
Hoyo 23: Pasada intermedia (0.85 mm)*
Hoyo 24 (Grabado 8): 0.80 mm
Hoyo 25: Pasada intermedia (0.75 mm)*
Hoyo 26 (Grabado 7): 0.70 mm
Hoyo 27: Pasada intermedia (0.65 mm)*
Hoyo 28 (Grabado 6): 0.60 mm
Hoyo 29: Pasada intermedia (0.55 mm)*
Hoyo 30 (Grabado 5): 0.50 mm
Hoyo 31: Ajuste final de calibración (0.50 mm pulido)*

*Nota: Los hoyos sin número grabado actúan como micro-reducciones de resguardo (0.05 mm) en el tramo crítico más delgado para evitar cortar el metal precioso.
4. Aplicación y Compatibilidad de Metales

Metales Aptos: Oro (amarillo, blanco, rojo), Plata (925, 950, pura), Cobre, Latón y metales blandos no ferrosos empleados en joyería y orfebrería.
Uso Prohibido: No utilizar con acero, hierro u otros metales de alta dureza que puedan rayar o deformar el templado interno de los hoyos.

5. Instrucciones de Operación (Buenas Prácticas)

Fijación de la Placa: Instalar firmemente sobre un tornillo de banco con mordazas protegidas o acoplar directamente al carro de un banco de estirar mecánico.
Dirección de Entrada: Introducir siempre la punta del alambre por la parte posterior de la hilera (el lado plano y liso donde los agujeros son más anchos) y tirar desde la cara frontal indexada.
Preparación del Alambre: Limar o adelgazar previamente la punta del metal para que sobresalga lo suficiente del orificio y las pinzas de trefilar tengan un agarre firme.

6. Mantenimiento y Cuidado del Acero

Lubricación Continua: Es estrictamente obligatorio untar el alambre con cera de abejas, grasa de trefilar o aceite industrial antes de cada pasada. El trefilado en seco arruina el pulido interno.
Control de Humedad: Limpiar con un paño seco al terminar el trabajo. No almacenar en zonas húmedas o expuestas a ácidos de decapado.
Antióxido: Aplicar una película ligera de aceite multiusos (tipo WD-40 o aceite mineral) si se va a dejar guardada por largos periodos de tiempo para evitar micro-corrosión en los conductos.
